L'installazione di un contatore del trasformatore in un pannello è un compito cruciale che richiede un'attenta pianificazione, conoscenze tecniche e il rispetto dei protocolli di sicurezza. In qualità di fornitore affidabile di misuratori per trasformatori, comprendiamo l'importanza di un corretto processo di installazione per garantire la misurazione e il monitoraggio accurati dei parametri elettrici nei trasformatori. In questo post del blog ti guideremo attraverso il processo passo passo di installazione di un trasformatore in un pannello, fornendoti preziosi spunti e suggerimenti lungo il percorso.
Passaggio 1: raccogliere gli strumenti e le attrezzature necessari
Prima di iniziare il processo di installazione, è essenziale raccogliere tutti gli strumenti e le attrezzature necessarie. Ecco un elenco degli articoli di cui avrai bisogno:
- Contatore del trasformatore: scegli un contatore adatto alla tua applicazione specifica e che soddisfi gli standard e le specifiche richiesti.
- Pannello: assicurarsi che il pannello sia dimensionato e valutato adeguatamente per ospitare il contatore del trasformatore.
- Set di cacciaviti: saranno necessari diversi tipi e dimensioni di cacciaviti per rimuovere e installare le viti.
- Spelafili: vengono utilizzati per togliere l'isolamento dai fili.
- Nastro isolante: viene utilizzato per isolare i collegamenti ed evitare cortocircuiti elettrici.
- Multimetro: un multimetro viene utilizzato per testare i collegamenti elettrici e garantire il corretto funzionamento del contatore.
- Staffe di montaggio: vengono utilizzate per fissare il trasformatore al pannello.
Passaggio 2: preparare il pannello
Il passo successivo è preparare il pannello per l'installazione del contatore del trasformatore. Segui questi passaggi:
- Seleziona la posizione di montaggio:Scegliere una posizione adatta sul pannello in cui verrà installato il contatore del trasformatore. Assicurarsi che il luogo sia facilmente accessibile e offra spazio sufficiente per il contatore e i suoi collegamenti.
- Segnare i fori di montaggio:Utilizzare una matita o un pennarello per segnare le posizioni dei fori di montaggio sul pannello. Assicurarsi che i fori siano allineati con le staffe di montaggio sul misuratore del trasformatore.
- Praticare i fori di montaggio:Utilizzare un trapano per creare i fori di montaggio nel pannello. Assicurarsi che i fori siano della dimensione e della profondità corrette per le viti di montaggio.
- Pulisci il pannello:Utilizzare un panno pulito per rimuovere polvere, detriti o sporco dalla superficie del pannello. Ciò garantirà un'installazione pulita e sicura.
Passaggio 3: installare le staffe di montaggio
Una volta preparato il pannello, è il momento di installare le staffe di montaggio. Segui questi passaggi:
- Allineare le staffe di montaggio:Posizionare le staffe di montaggio sul pannello, allineandole con i fori di montaggio contrassegnati.
- Fissare le staffe di montaggio:Utilizzare le viti appropriate per fissare le staffe di montaggio al pannello. Assicurarsi che le staffe siano fissate saldamente e non si muovano.
Passaggio 4: montare il misuratore del trasformatore
Con le staffe di montaggio in posizione, ora puoi montare il misuratore del trasformatore. Segui questi passaggi:
- Allineare il misuratore del trasformatore:Posizionare il misuratore del trasformatore sulle staffe di montaggio, allineandolo con i fori nelle staffe.
- Fissare il misuratore del trasformatore:Utilizzare le viti fornite per fissare il misuratore del trasformatore alle staffe di montaggio. Assicurarsi che lo strumento sia saldamente fissato e non si muova.
Passaggio 5: collegare i cavi
Il prossimo passo è collegare i fili al contatore del trasformatore. Segui questi passaggi:
- Identificare i fili:Fare riferimento allo schema elettrico del contatore per identificare i diversi fili e i terminali corrispondenti.
- Spellare le estremità del filo:Utilizzare spelafili per togliere l'isolamento dalle estremità dei fili. Assicurarsi di togliere la lunghezza appropriata di isolamento per garantire una connessione corretta.
- Collega i fili:Collegare i fili ai terminali corrispondenti sul contatore del trasformatore. Utilizzare gli strumenti appropriati, come cacciaviti o pinze, per fissare i collegamenti.
- Isolare le connessioni:Utilizzare nastro isolante per isolare i collegamenti ed evitare cortocircuiti elettrici. Assicurarsi che il nastro sia avvolto saldamente attorno ai collegamenti.
Passaggio 6: testare i collegamenti elettrici
Dopo aver collegato i cavi, è importante testare i collegamenti elettrici per garantire il corretto funzionamento del contatore del trasformatore. Segui questi passaggi:
- Spegnere l'alimentazione:Prima di testare i collegamenti, assicurarsi di spegnere l'alimentazione al pannello. Ciò eviterà eventuali scosse elettriche o danni allo strumento.
- Usa un multimetro:Utilizzare un multimetro per testare la tensione, la corrente e la resistenza dei collegamenti. Assicurarsi che le letture rientrino nell'intervallo accettabile.
- Verifica la continuità:Utilizzare il multimetro per verificare la continuità tra i diversi terminali sul contatore del trasformatore. Ciò garantirà che i collegamenti vengano effettuati correttamente.
- Accendi l'alimentazione:Una volta completati i test e verificati i collegamenti, accendere il pannello. Controllare il contatore del trasformatore per assicurarsi che funzioni correttamente.
Passaggio 7: calibrare il misuratore del trasformatore
Una volta completati l'installazione e il test, si consiglia di calibrare il misuratore del trasformatore per garantire una misurazione e un monitoraggio accurati dei parametri elettrici. Segui questi passaggi:
- Fare riferimento alle istruzioni del produttore:Consultare le istruzioni del produttore per la procedura di calibrazione specifica per il contatore del trasformatore.
- Utilizzare un dispositivo di calibrazione:Utilizzare un dispositivo di calibrazione, come una sorgente di tensione standard o uno shunt di corrente, per calibrare il misuratore.
- Regola le impostazioni:Seguire la procedura di calibrazione per regolare le impostazioni sul misuratore del trasformatore. Ciò potrebbe comportare la regolazione del guadagno, dell'offset o di altri parametri.
- Verificare la calibrazione:Una volta completata la calibrazione, verificare la precisione dello strumento confrontando le sue letture con uno standard noto.
Passaggio 8: installare componenti aggiuntivi (facoltativo)
A seconda dei requisiti specifici, potrebbe essere necessario installare componenti aggiuntivi insieme al contatore del trasformatore. Ecco alcuni esempi:
- Manometro del vuoto:UNManometro del vuotopuò essere installato per monitorare la pressione del vuoto nel trasformatore. Questo è importante per garantire un adeguato isolamento e prevenire guasti elettrici.
- Indicatore del livello dell'olio:UNIndicatore del livello dell'oliopuò essere installato per monitorare il livello dell'olio nel trasformatore. Questo è importante per garantire un raffreddamento e una lubrificazione adeguati del trasformatore.

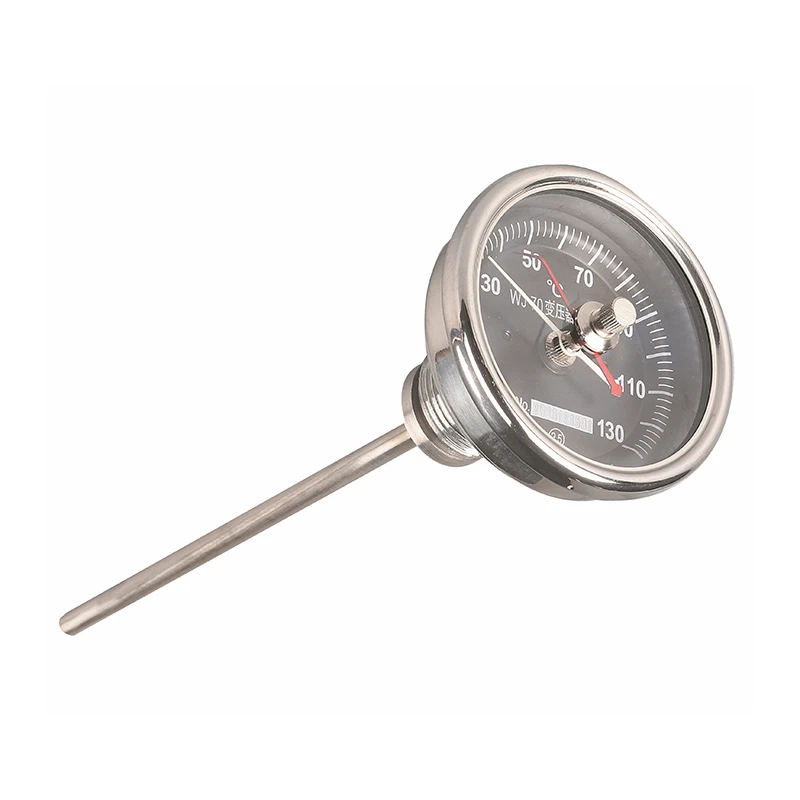

- Indicatore di temperatura:UNIndicatore di temperaturapuò essere installato per monitorare la temperatura del trasformatore. Questo è importante per prevenire il surriscaldamento e garantire un funzionamento sicuro.
Il processo di installazione di questi componenti aggiuntivi può variare a seconda del design e dei requisiti specifici. Fare riferimento alle istruzioni del produttore per le linee guida dettagliate sull'installazione.
Passaggio 9: controlli finali e documentazione
Una volta completata l'installazione, è importante eseguire un controllo finale per assicurarsi che tutto sia in ordine. Segui questi passaggi:
- Ispezionare l'installazione:Ispezionare visivamente l'installazione per garantire che tutti i componenti siano installati e collegati correttamente. Verificare la presenza di collegamenti allentati, cavi danneggiati o altri problemi.
- Verificare la funzionalità:Testare il misuratore del trasformatore e tutti i componenti aggiuntivi per assicurarsi che funzionino correttamente. Controllare le letture e confrontarle con i valori attesi.
- Documentare l'installazione:Conservare un registro del processo di installazione, inclusa la data, l'ora e tutti i dettagli rilevanti. Questa documentazione sarà utile per future consultazioni e manutenzioni.
Conclusione
Installare un contatore del trasformatore in un quadro è un compito complesso che richiede un'attenta pianificazione, conoscenze tecniche e il rispetto dei protocolli di sicurezza. Seguendo i passaggi descritti in questo post del blog, è possibile garantire un'installazione corretta e una misurazione e un monitoraggio accurati dei parametri elettrici nei trasformatori. In qualità di fornitore di misuratori per trasformatori, ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti. Se hai domande o hai bisogno di ulteriore assistenza per l'installazione di un contatore del trasformatore, non esitare a contattarci. Non vediamo l'ora di lavorare con te e di aiutarti a soddisfare le tue esigenze di monitoraggio dei trasformatori.
Riferimenti
- Manuale di installazione elettrica, Schneider Electric
- Guida al test e alla manutenzione dei trasformatori, IEEE
- Codice elettrico nazionale (NEC), NFPA
